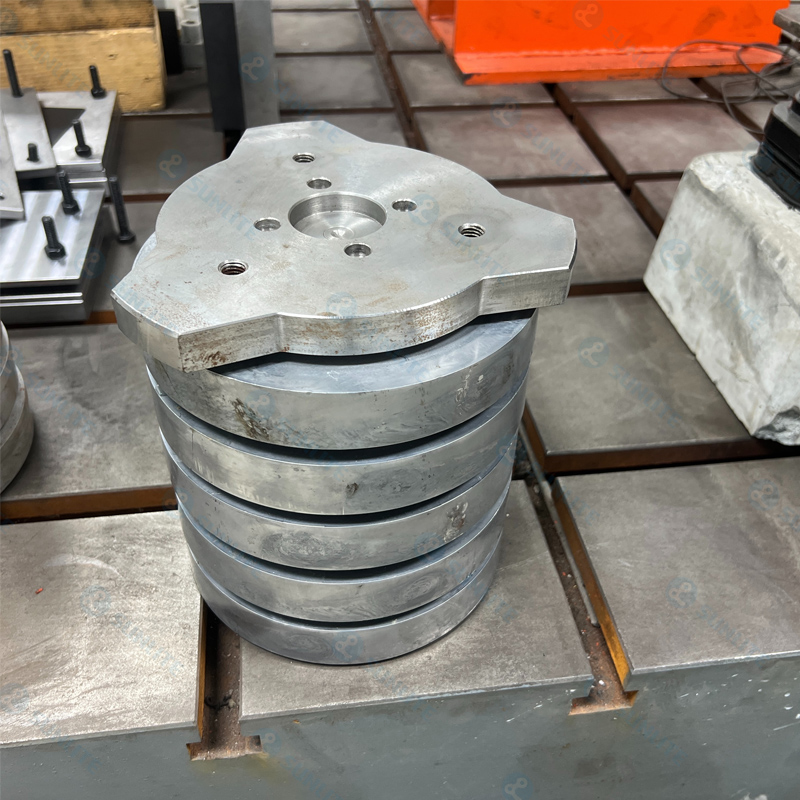

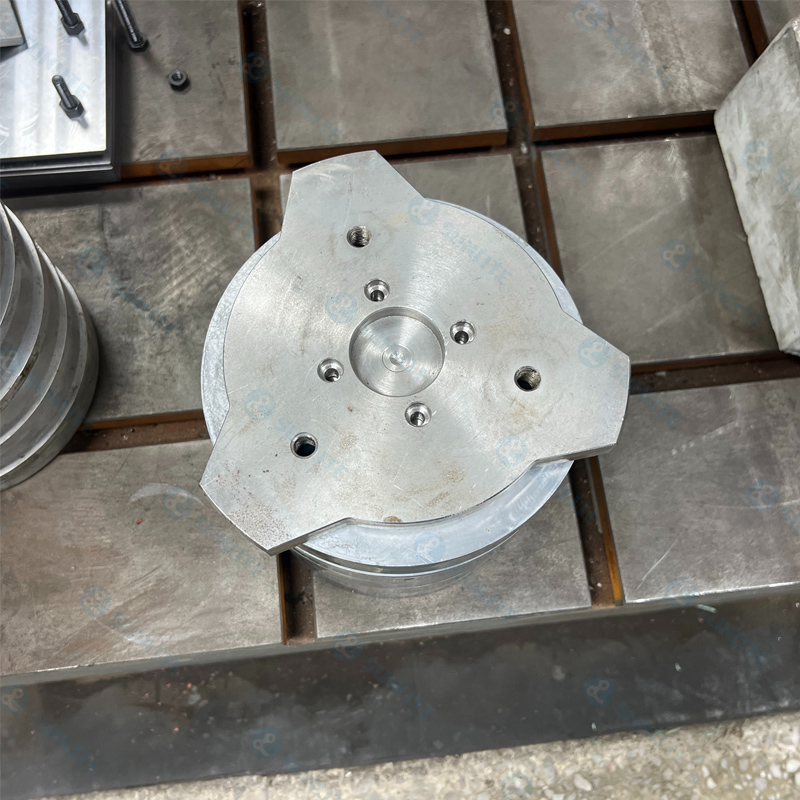

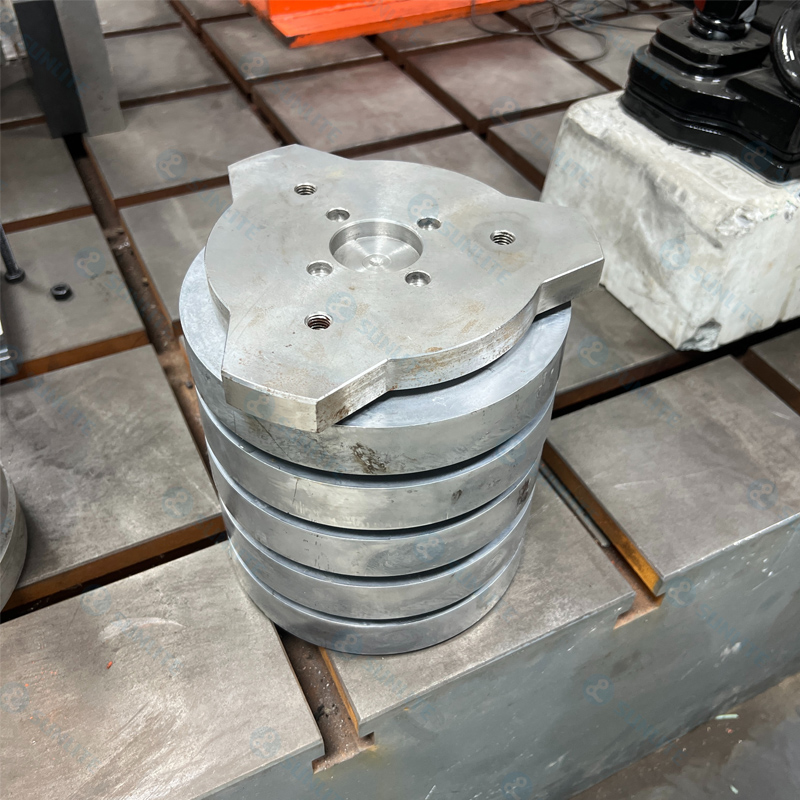

fonický kryštálový izolátor

Aplikačné scenáre

1

2. Transit mestskej železnice – zlepšuje pohodlie jazdy cestujúcim

3. Vysokorýchlostné železničné trate-minimalizuje únavové poškodenie štruktúr stopy

4. Ovládanie vibrácií pre mosty a tunely trate – záruky v blízkosti budov a infraštruktúry

Opis produktu

Tento izolátor využíva ** mechanizmus miestneho rezonancie fononických kryštálov ** na presné riadenie šírenia elastických vĺn v železničných štruktúrach. Dosahuje **> 18db Strata vloženia ** v frekvenčnom pásme 20–200 Hz, čím poskytuje vysoko účinnú izoláciu širokopásmových vibrácií. V porovnaní s tradičnými systémami plávajúcich dosiek z ocele s prourcami ponúka až ** 50% zlepšenie redukcie vibrácií ** a zároveň úplne eliminuje riziká jarného rozbitia-poskytuje riešenie novej generácie, ktoré kombinuje vynikajúci výkon s nulovými bezpečnostnými problémami pre projekty na zmiernenie vibrácií železníc.

Funkcia produktu

Ovládanie širokopásmových vĺn:

Lokálne rezonančné jednotky rozširujú rozsah elastických vĺn Bandgap, konkrétne potláčanie hlavnej frekvenčnej frekvenčnej frekvenčnej frekvenčnej frekvenčnej frekvenčnej pásme 20-200Hz.

Štruktúra metamateriálov umožňuje účinnosť izolácie vibrácií presahovať ＞ 18 dB, pričom 40% sa zlepší výkon vysokofrekvenčnej výkonnosti hluku.

Vnútorný dizajn bezpečnosti:

Ne metalické rezonátory s celkovým štátom eliminujú riziko zlomeniny únavy kovových pružín, čím sa znižujú náklady na údržbu o 90%.

Modulárne predinštalované jednotky podporujú rýchlu výmenu, čím sa znížia prestoje o 80%.

Zvýšená adaptabilita životného prostredia:

Stabilita bandgap ＞ 95% v rámci teplotného rozsahu -20 ℃ ~ 80 ℃, odoláva účinkom rozširovania zmrazenia a rozštiepenia/tepelnej expanzie.

Hodnotenie odporu soľného rozprašovania ＞ 1000H (ISO 9227), vhodné pre vlhké prostredie pobrežného/tunela.

Splnomocnené inteligentnou prevádzkou a údržbou:

Bezdrôtové monitorovanie stavu rezonančnej jednotky umožňuje digitálne riadenie efektívnosti potlačenia vibrácií.

Index výkonnosti

Core Technology: Fononic Crystal Local Resonance Štruktúra

Výkon izolácie vibrácií: Strata vloženia ＞ 18dB (EN 15461 Testovací štandard)

Efektívna frekvenčná šírka pásma: 20-200Hz Elastic Wave Bandgap Control

Mechanická životnosť: ＞ 30 rokov (100 miliónov cyklov dynamického zaťaženia)

Teplotný rozsah: -20 ℃ ~ 80 ℃ (frekvenčná odchýlka bandgap ≤3%)

Kapacita zaťaženia: ≥ 300 kN/m² vertikálna kapacita ložiska

Oblasť aplikácie

Mestské metro: Oblasti tunelových sekcií citlivých na vibrácie (v nemocniciach, laboratóriá)

Vysokorýchlostná železnica: Prevencia a kontrola rezonancie v sekciách mostov

Presná výroba: Ultra-kvalitná ochrana životného prostredia pre továrne na triesky/optické laboratóriá susediace s stopami

Lekárske strediská: Ochrana zariadení, ako je MRI proti mikro-vibračnému rušeniu

Projekty renovácie: Bezpečnostná modernizácia a výmena existujúcich oceľových pružinových plávajúcich dosiek
